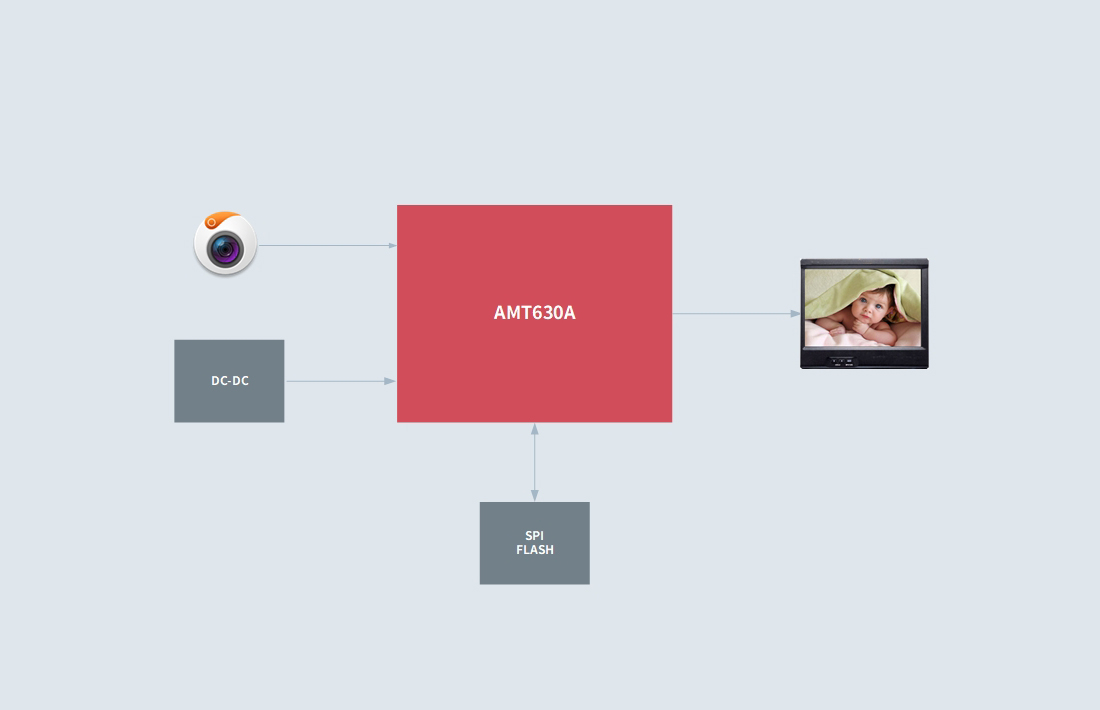

本方案是AMT630A在可視門鈴上的應用。

主要功能如下：

• CVBS輸入，支持NTSC和NTSC-Japan；PAL（B/D/G/H/I/M/N等）；SECAM

• 3路CVBS輸入 數字自動增益控制 頻譜銳化

• 亮度、對比度、色度、飽和度、色調調整 黑電平延伸、白電平延伸

• 數字色度瞬態改善（DCTI）和數字亮度瞬態改善（DLTI） 3通道Gamma校正；綠色電平加強；自動色度調整

• 支持分辨率480x240；640x240；520x288；800x480；800x600；1024x768的數字屏

• 支持水平全景縮放；支持垂直全景縮放 內建418字符字體ROM（包括特殊字體） 動態OSD字體RAM-4096x16bytes

• 16色調色盤，5個OSD窗口 支持16色bitmap OSD內容與視頻融合

• 支持3個窗口閃爍和高亮顯示功能 支持水平和垂直鏡像

• 內置并行RGB屏、sRGB屏、數字TCON屏、CPU屏接口

• 支持8-bit/10-bit CCIR656數字視頻輸出 內置8052MCU和SPI Flash接口 內置12bit SAR ADC

• 內置顯示鎖相環 工作溫度：-20°C ～ +85°C 封裝： eLQFP 64
